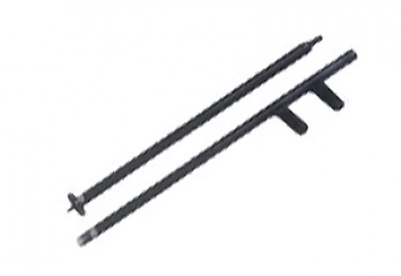

溫度計套管圖尺寸表1
|
公稱容積VN(L) |
d×s |
所配管口公稱直徑 |
安裝角 |
H |
h |
|
50 |
￠32×4 |
65 |
7o |
500 |
- |
|
100 |
￠32×4 |
65 |
7o |
500 |
- |
|
200 |
￠32×4 |
65 |
7o |
750 |
- |
|
300 |
￠32×4 |
65 |
7o |
1000 |
- |
溫度計套管圖尺寸表2
|
公稱容積VN(L) |
d×s |
所配管口公稱直徑 |
安裝角 |
H |
h |
|
500 |
￠32×4 |
65 |
0o |
750 |
70 |
|
1000 |
￠65×5 |
100 |
0o |
860 |
70 |
|
1500 |
￠65×5 |
100 |
0o |
1000 |
70 |
|
2000 |
￠65×5 |
100 |
0o |
1250 |
70 |
|
3000 |
￠65×5 |
100 |
0o |
1250 |
70 |
|
5000 |
￠80×6 |
125 |
0o |
1750 |
70 |
|
6300 |
￠80×6 |
125 |
0o |
2125 |
70 |
|
8000 |
￠95×8 |
150 |
0o |
2400 |
70 |
|
10000 |
￠95×8 |
150 |
0o |
2800 |
70 |
